SVX型臭氧混合消杀系统

SVX型臭氧混合消杀系统组成如下:

水处理装置：进水泵，出水泵、混合罐

臭氧系统：臭氧发生器，氧气发生器、吸附式干燥机，冷冻式干燥机，压缩机

混合+防回水装置：臭氧混合泵、SVX型混合管道、U型+气动阀+防回水装置

电控系统：SVX型臭氧混合消杀系统长期通电状态，接收制水系统无源信号，有信号即：开启混合泵与U型管进臭氧阀门；未接收信号即：关闭混合泵，U型管外排角座阀打开；（提醒：进气气源要求：一路压力0.5mpa接到角座阀，另一路压力0.25mpa接臭氧系统）

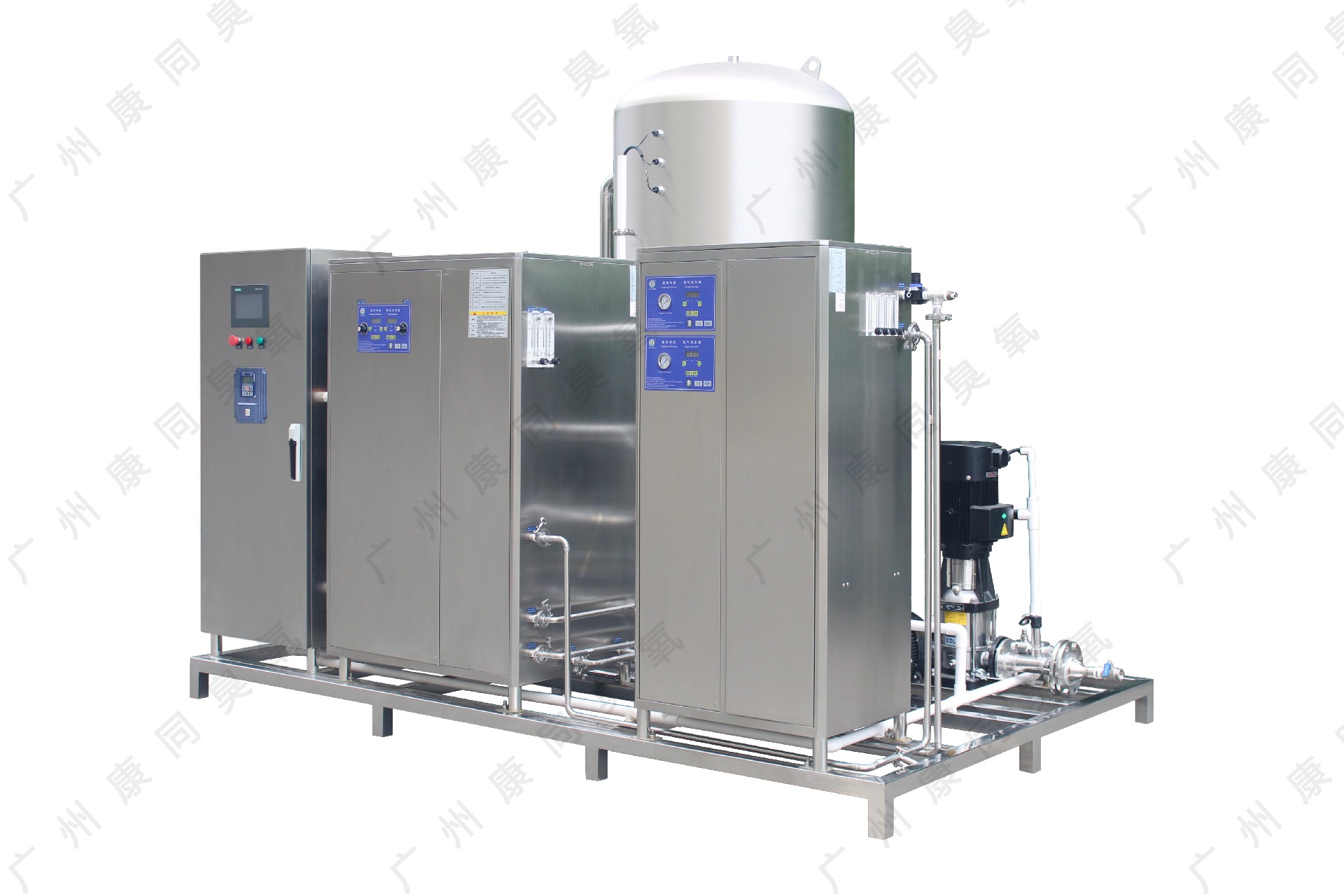

整体系统组成见《见下图》。

臭氧系统概述：

压缩空气经主管到普通过滤后，经过普通精密过滤器，由流量计和压力变送器检测压缩空气的流量和供气压力，经吸附式干燥机进行深度除水，再经除油水过滤后进入，使气源露点达到要求的5--10℃，再经除尘过滤器使粉尘颗粒度小于1μm，成为合格的原料气源（达到食品级卫生许可要求）。

合格的原料气源经减压阀进入臭氧发生器，在臭氧发生器的中频高压电场内，空气中的部分氧气变成臭氧，产品气体为臭氧气体，经流量、压力调节阀调节和涡街流量计、压力变送器及温度变送器检测流量、压力、温度，以及臭氧监控仪检测臭氧浓度后，臭氧发生器所产生的臭氧经涡街流量计和总管压力变送器检测总流量及压力后进入接触氧化踏。臭氧发生器在高频高压电场内，部分氧气（O2）电离成臭氧（O3），产品气体为臭氧化气体，经流量、压力调节阀调节和流量计、压力变送器及温度变送器检测流量、压力、温度，臭氧发生器所产生的臭氧经流量计和总管压力变送器检测总流量及压力后进入臭氧混合泵中被吸收容积，得到水中剩余浓度为目标浓度。

KTozone臭氧设备----强力臭氧发生器KT-G系列应用大规模IGBT集成技术，采用极其稳定、效率极高、超长寿命的钛金脱羟石英结构或脱羟石英结构放电单元（康同专利）生产部件为国际名厂产品。发生器智能型设计为世界领先技术。（已在中国申请专利）
